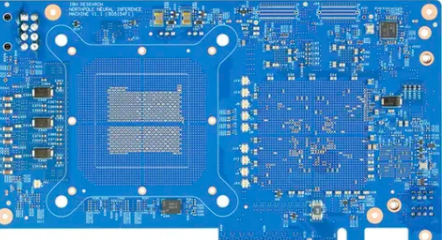

IBM的NorthPole芯片经过近十年的研制，正在不断发展壮大，并实现了一个新的里程碑，研究人员在《科学》杂志上发表了一系列出色的基准测试结果。

该12纳米芯片基于TrueNorth架构，比常用的12纳米GPU和14纳米CPU的能效高25倍。这是根据ResNet-50模型的测试得出的，测量结果为每焦耳功率解释的帧数。

据IBM称，NorthPole在延迟和计算所需的空间方面也要好得多，并且优于所有主要架构，包括使用4nm工艺实现的GPU。

将计算能力与内存融合

它是如何取得这样的成果的呢?存储器位于芯片本身上，而不是单独连接-嵌入到芯片上256个内核中的每一个内核中。NorthPole还包含220亿个晶体管，每个核心可以执行2,048个运算符。

据该公司称，其架构消除了冯·诺依曼瓶颈，该瓶颈主要是由于大多数系统中数据需要在CPU和RAM之间传输而导致的延迟。因此，它的执行速度比最好的GPU快得多，包括Nvidia最好的以AI为中心的显卡。

“从架构上来说，NorthPole模糊了计算和内存之间的界限，”IBM研究院的DharmendraModha说道。“在单个核心的层面上，NorthPole表现为接近计算的内存，而从芯片外部来看，在输入输出的层面上，它表现为主动内存。”

AMD还利用了将内存和计算结合在单个组件上的概念。以内存处理器(PIM)为主题，Xilinx上个月展示了其VirtexXCVU7P卡，该卡具有八个内存加速器(AiM)模块。

IBM为其NorthPole芯片中的每个计算核心添加了内存，该组件认为该组件非常适合新兴的人工智能用例，包括计算机视觉相关的用途。它还在自然语言处理和语音识别方面进行了测试。NorthPole还适合需要实时处理大量数据的边缘应用程序。
