全红外波段伪装双波段辐射散热

开心的月饼 2024-02-08 08:44:56 健康养生

伪装是指减少探测器捕获的信号,从而提高生存率的能力。然而,在多个光谱带中运行的探测器的组合提出了重大挑战,需要开发多波段伪装技术。此外,伪装通常与辐射散热需求相冲突,而辐射散热需求对物体的热管理有重大贡献。

全红外波段伪装双波段辐射散热

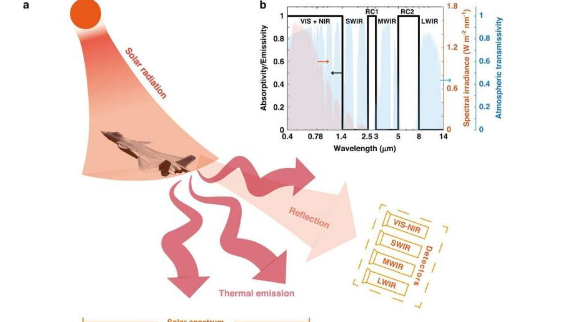

物体通常通过两种类型的信号来暴露其存在:来自外部光源的反射信号和来自物体本身的热发射信号。一方面,自然界中的物体受到外部光源的照射,其中以太阳辐射最为显着。太阳辐射能量主要在0.15–4μm的光谱范围内发射,在可见光(VIS,400–780nm)、近红外(NIR,0.78–1.4μm)和短波红外(SWIR,1.4–2.5μm)检测带。

另一方面,物体通过热发射辐射能量,可以通过在大气传输窗口(中波红外(MWIR,3-5μm)和长波红外(LWIR,8-14μm)中工作的探测器检测到)。随着温度升高,热发射的峰值波长向短波方向移动,使得短波红外波段的辐射信号不可忽略。

在《光:科学与应用》杂志上发表的一篇新论文中,由中国浙江大学光学科学与工程学院现代光学仪器国家重点实验室李强教授领导的科学家团队及其合作者开发了一种全红外波段伪装装置,兼容两个未检测波段(2.5-3μm和5-8μm)的辐射散热。基于对信号源的了解,他们提出了伪装装置的光谱特征:

在SWIR波段,低发射率有更广泛的应用范围。阳光的最高辐照度与330°C黑体的辐照度相似。然而,在实际场景中,太阳辐照度通常低于其最高水平,抑制热发射对降低总信号强度有更大的贡献。

在中波红外和长波红外波段,低发射率更合适,因为热发射通常在检测到的信号中占主导地位,而阳光的强度微弱到可以忽略不计。

在可见光和近红外波段,低反射率是优选的,因为检测到的信号的主要来源是反射的太阳辐射,并且热发射通常是微不足道的。

采用Al2O3/Ge/Al2O3/Ge/ZnS/GST/Ni多层结构来调制从可见光到长波红外范围的超宽光谱。这种结构的独特架构使其能够满足整个红外范围和可见光范围的不同需求,同时在两个未检测到的波段内实现高效的辐射散热。

制作的样品呈灰蓝色,在VIS/NIR波段表现出较低的平均反射率(0.129/0.281)。当加热至200°C时,MWIR/LWIR相机下样品的辐射(表观)温度仅为86.3°C/94.7°C。与参考黑体相比,样品的信号强度在MWIR/LWIR相机下降低了39.3%。短波红外相机。特别是,在太阳辐射下展示了短波红外伪装性能。在较高温度下,样品在所有观察方向上都表现出比Cr参考更小的信号强度。而在较低温度下,除了太阳辐射的镜面反射方向之外,样品保持边缘。

通过将样品和Cr参比物置于相同的输入电加热功率下,可以证明辐射散热的功效。在20W输入功率(相当于2000Wm-2的功率密度)下,样品的表面温度为174.5℃,比Cr参考温度低14.4℃。

这些较低的表面温度有助于减少热负荷并提高中波红外和长波红外伪装的性能。

科学家们指出:“这项工作为开发与辐射散热、复杂信号源和多光谱探测技术兼容的伪装技术提供了全面的指导。”

他们说:“这种用于全红外波段伪装的设备可以促进需要复杂光谱操纵的应用,并刺激现代热管理技术的创新途径,并为节能的未来做出贡献。”
