中国科学院合肥物质科学研究院杨兆荣研究员和郝宁研究员领导的研究人员在Matter上发表的一项研究中发现，准一维电荷密度波(CDW)材料碲化铜(CuTe)为研究高压下的多CDW级和超导性提供了一个罕见且有前景的平台。

超导与CDW之间的相互作用一直是凝聚态物理研究的中心问题之一。虽然理论通常预测它们会相互竞争，但超导性和CDW在实际材料中的外部刺激下可以表现出复杂的关系。此外，最近对超导铜酸盐和KagomeCsV3Sb5的研究发现，超导性与多个CDW级相互作用。然而，在上述两个系统中，相图中还存在一些其他量子级，这阻​​碍了对超导性和多个CDW之间相互作用的良好理解。

在这项研究中，研究人员为准一维CDW材料CuTe在高压下存在第二CDW秩序提供了确凿的证据。此外，他们发现超导性可以被诱导，并且它与原生和突现CDW秩序有着复杂的关系。

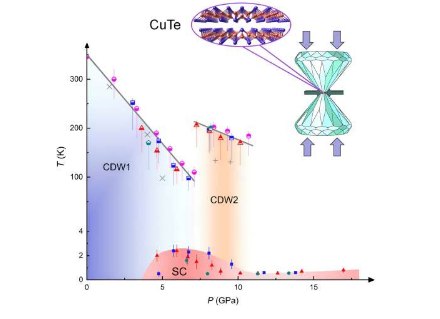

基于之前的研究，他们利用超低温电输运和温度相关拉曼光谱测量来研究压力下CuTe的物理性质。他们发现，施加压力可以有效抑制原始CDW级数(CDW1)，并在4GPa左右最初诱导超导。CDW1态在约6.5GPa时经历了向新的CDW态(CDW2)的转变，并且CDW2的转变温度明显高于CDW1的转变温度。

从CDW1到CDW2的转变伴随着压力诱导的圆顶状超导相图的出现，该相图表现出异常的超导展宽。进一步的理论计算表明，CDW1源自费米表面嵌套效应，而CDW2则由电子相关相互作用驱动。

“与存在类似超导物理和多个CDW的加压CsV3Sb5相比，具有干净且简单的二元化合物的CuTe凸显了其作为研究超导与多个CDW之间相互作用的理想平台的潜力，”王书阳说，团队成员。

版权说明：本站所有作品图文均由用户自行上传分享，仅供网友学习交流。若您的权利被侵害，请联系我们

标签：
