纳米带边缘的特性对于其在电子设备、传感器和催化剂中的应用非常重要。来自日本和中国的一组科学家使用原位透射电子显微镜研究了具有扶手椅边缘的单层二硫化钼纳米带的机械响应。

他们表明，纳米带杨氏模量在3nm以下时与其宽度成反比，表明扶手椅边缘具有更高的粘合刚度。他们的研究成果发表在《AdvancedScience》杂志上，由JAIST副教授KentaHongo和RyoMaezono教授以及中国郑州大学讲师ChunmengLiu和讲师JiaqiZhang共同撰写。

传感器在现代世界中已经无处不在，其应用范围从检测爆炸物、无创测量葡萄糖或皮质醇的生理峰值到估计大气中的温室气体水平。

传感器所需的主要技术是机械谐振器。传统上，石英晶体由于其高刚性和易于获得而被用于此目的。然而，这项技术最近已经让位于先进的纳米材料。其中一种有前景的材料是单壁二硫化钼(MoS2)纳米带。

表征纳米带边缘的物理和化学性质对于其在电子设备、传感器和催化剂中的应用至关重要。然而，MoS2纳米带的机械响应(预计取决于其边缘结构)仍未得到探索，这阻碍了它们在薄谐振器中的实际应用。

在此背景下，日本先进科学技术研究所(JAIST)大岛芳文教授带领的一组来自日本和中国的科学家研究了单层MoS2纳米带的机械性能，即杨氏模量。使用微机械测量方法作为其宽度的函数。

大岛教授说：“我们开发了世界上第一个微机械测量方法，通过将基于石英的长度延伸谐振器(LER)结合到原位传输电子中，阐明原子级材料的原子排列与其机械强度之间的关系。显微镜(TEM)支架。”

由于石英谐振器在感测到与材料接触时谐振频率会发生变化，因此可以通过该谐振频率的变化高精度地估计材料的等效弹簧常数。此外，由于测量所需的LER振动幅度小至27pm，因此可以捕获高分辨率TEM图像。因此，研究人员开发的新方法克服了传统技术的缺点，实现了高精度测量。

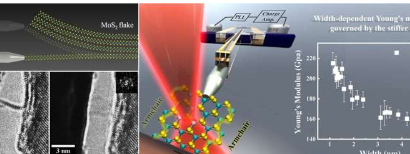

研究人员首先通过使用钨尖剥离MoS2多层折叠边缘的最外层来合成单层MoS2纳米带。单层纳米带支撑在多层纳米带和尖端之间。

该MoS2纳米带的TEM图像显示其边缘具有扶手椅结构。“还从图像中测量了纳米带的宽度和长度，并根据LER的频移确定了相应的等效弹簧常数，以获得该纳米带的杨氏模量，”讲师刘春萌说。

研究人员发现，具有扶手椅边缘的单层MoS2纳米带的杨氏模量取决于其宽度。虽然对于较宽的带，它保持恒定在166GPa左右，但对于宽度低于3nm的带，它与宽度呈反比关系，随着纳米带宽度从2.4nm减小到1.1nm，从179GPa增加到215GPa。研究人员将此归因于边缘比内部具有更高的粘合刚度。

研究人员为解释他们的观察结果而进行的密度泛函理论计算表明，Mo原子在扶手椅边缘弯曲，导致电子转移到两侧的S原子。这反过来又增加了两个原子之间的库仑吸引力，增强了边缘强度。

这项研究为MoS2纳米带的机械性能提供了重要线索，有助于纳米级超薄机械谐振器的设计。

“基于这种谐振器的纳米传感器可以集成到智能手机和手表中，这将使人们能够监控他们的环境，并以数值的形式传达味觉和嗅觉，”讲师张嘉琪总结道。

版权说明：本站所有作品图文均由用户自行上传分享，仅供网友学习交流。若您的权利被侵害，请联系我们

标签：
