金属材料的腐蚀和失效一直是研究人员和工程师渴望解决的问题。受莲花效应的启发，具有典型界面不润湿特性的仿生超疏水材料在腐蚀防护领域显示出巨大的潜力。

尽管超疏水材料的防腐蚀功能已被国内外研究人员所证实，但在从实验室过渡到实际应用的过程中仍存在许多尚未解决的挑战。

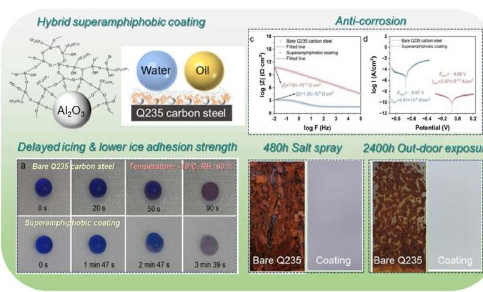

中国科学院海洋研究所张彬彬研究员团队报道了一种集拒液、自清洁、防腐、防冰为一体的有机-无机杂化超双疏涂层。

研究人员表示，所开发的涂层同时具有超疏水和超疏油的特性，对水、甘油、乙二醇和花生油等低表面张力液体表现出优异的排斥性，滑动角均小于7°。

分别使用电化学阻抗谱、塔菲尔偏振、盐雾测试和室外大气暴露对涂层的耐腐蚀性进行了广泛的评估。结果表明，涂​​层的电荷转移电阻和低频模量提高了7-8个数量级，耐中性盐雾480小时和大气暴露2400小时，具有显着的长期防腐潜力。

除了显着提高的耐腐蚀性之外，该涂层还展示了其在自清洁、延迟结冰、无损液体传输和基材适用性方面的功能集成能力。

功能化Al2O3纳米粒子在涂层中的均匀分散为涂层最终实现多功能集成性能提供了重要保证。

该研究的第一作者、通讯作者张教授表示：“我们坚信，功能集成的不断提高和长期稳定性仍将是该领域未来研究的重点。”

版权说明：本站所有作品图文均由用户自行上传分享，仅供网友学习交流。若您的权利被侵害，请联系我们

标签：
