电催化硝酸盐还原反应(NO3RR)因其在氨合成和废水处理中的重要价值而引起了研究人员的关注。等离子体辅助电催化通过将太阳光与等离子体金属纳米结构上的电化学偏压相结合，为高效地将太阳能转化为化学能提供了一种强有力的策略。

遗憾的是，使用金(Au)催化剂(一种典型的等离子体金属)进行等离子体辅助NO3RR的电催化性能表现出极低的氨合成产率，因为Au对NO3RR的固有催化活性最差。金属Cu对NO3RR和等离子体共振吸附均表现出优异的催化性能。然而，到目前为止，还没有研究集中在Cu光电极上的等离子体辅助NO3RR。

《中国催化学报》最近的一项研究阐明了这一问题。

中国科学院化学研究所张玉超教授课题组发现，等离子体激发Cu纳米线(CuNWs)可显著提高NO3RR的性能，在328K模拟太阳辐射下，NO3RR的电流密度比298K黑暗条件下的电流密度提高了27.66mAcm–2(提高了3倍)。

此外，在等离子体激发下，经过400次循环伏安法(CV)测试后，电流密度保持了初始值的88%，而在黑暗条件下则衰减了43%;法拉第效率(FE)接近100%，电位范围为−0.2至−0.4Vvs.RHE，在−0.2Vvs.RHE时实现了1.37mmolh−1cm−2的高NH3产率。

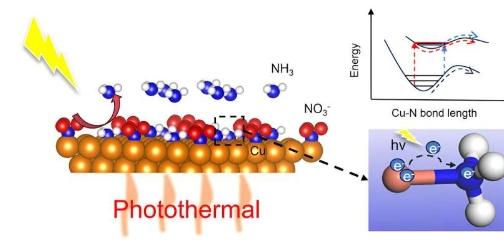

研究团队发现，性能增强源于NH3的限速解吸加速，这有助于等离子体诱导Cu光电极的光电和热效应。等离子体辅助策略也适用于其他Cu基纳米结构，并揭示了通过引入热和光照射来提升NO3RR性能的巨大潜力。

版权说明：本站所有作品图文均由用户自行上传分享，仅供网友学习交流。若您的权利被侵害，请联系我们

标签：
