如果您曾经想创建自己的模块化宏键盘，或者无法找到一款专门适合您需求的键盘，并且想为特定任务设计一款。您将享受SalimBenbouziyane创建的精彩教程，展示如何创建类似于原始Ocreeb宏键盘或其第二代设计的模块化宏键盘。

OcreebMK2是一款12键宏键盘，以其独特的模块化设计而脱颖而出，允许用户轻松添加和定制各种外部模块。这款创新键盘不仅仅是一个工具，更是一个工具。它是创造力的画布，旨在根据用户的特定需求和偏好进行定制。

OcreebMK2的核心是SeedStudio的XIAORP2040微控制器，这是因为其兼容性和易于访问性而做出的选择。该微控制器是以前版本的一个进步，为用户的项目提供了更强大、更通用的内核。该模型最重要的改进之一是热插拔插座的引入。这些插座使用户能够快速更换开关，无需焊接，从而使定制过程更加人性化。

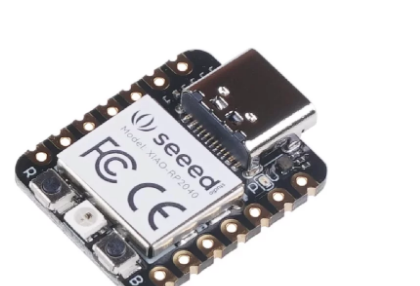

SeedStudio的XIAORP2040微控制器

晓RP2040特点：

强大的MCU：双核ARMCortexM0+处理器，灵活的时钟运行频率高达133MHz

丰富的片上资源：264KBSRAM，2MB板载Flash存储器

灵活兼容：支持Micropython/Arduino/CircuitPython

轻松的项目操作：面包板友好和SMD设计，背面无组件

小尺寸：小至拇指(20×17.5mm)，适用于可穿戴设备和小型项目。

多种接口：11个数字引脚、4个模拟引脚、11个PWM引脚、1个I2C接口、1个UART接口、1个SPI接口、1个SWDBondingpad接口。

OcreebMK2的设计经过深思熟虑，旨在增强用户体验。开关板现在与外壳分离，这意味着访问PCB变得轻而易举。尽管编码器的数量已减少到一个，但

“OcreebMK2是我的Macropad项目的第二次迭代。该版本具有XIAORP2040、热插拔插座支持、可拆卸开关板、OLED屏幕，我正在探索一个受MonogramCreativeConsole启发的有趣新想法-一个定制的磁性连接器，可让我连接各种外部模块以制作不同的布局。”

受到Monogram创意控制台的启发以及ZackFreedman视频的见解，OcreebMK2采用了网格系统来连接外围设备。这种通用连接方法开辟了一个充满可能性的世界，允许用户添加额外的编码器、按钮和电位器。通过这些附加功能，宏键盘转变为一个综合控制中心，可以进行定制以适应各种应用。

奥克里布MK2

OcreebMK2的技术进步令人印象深刻。磁性连接器本身就是小型PCB，具有双重用途。它们不仅提供机械稳定性，还确保电气连接。这些连接器既经济高效又具有创新性。此外，通过I2C使用Adafruit的Seesaw框架简化了编程，并采用移位寄存器来有效管理输入。这意味着只需使用主控制器的几个引脚即可扫描多个输入。KMK固件是对这种高效设计的完美补充，使用户可以更轻松地对其宏键盘进行编程。

OcreebMK2原型的开发是为了测试模块化概念。它具有一个中断系统，可将输入事件从模块传送到宏板核心。宏板及其模块的外壳经过精密设计和3D打印，以实现时尚和专业的外观。

创建OcreebMK2宏键盘并非没有挑战和问题，包括PCB返工、中断处理以及找到磁性连接器强度的适当平衡，所有这些都必须克服。然而，这些障碍已通过创新解决方案得到解决。

OcreebMK2DIY模块化宏键盘系统代表着宏键盘的定制和灵活性向前迈出了重要一步。虽然它提出了自己的一系列挑战和限制，但项目文件可供任何有兴趣构建自己的个性化宏键盘的人使用。

该系统的真正价值在于其定制潜力。这不仅仅关乎宏键盘的功能;还关乎宏键盘的功能。这是关于它为用户创造的机会，使其成为他们自己的。无论您是程序员、设计师，还是只是喜欢摆弄技术的人，OcreebMK2都提供了一种与计算机交互并简化工作流程的新方式。跳转到官方GitHub存储库，获取您创建自己的模块和代码所需的模块和代码。
