LimeNETMicro2.0开发者版模块化无线电载板适用于RaspberryPiCM4

开心的月饼 2024-06-11 08:45:34 数码科技

LimeNETMicro2.0开发者版是LimeSDRXTRX和RaspberryPiCM4的无线电前端载板,是QorvoRFAccelerator的一部分。LimeNETMicro2.0DE(开发者版)是一个尖端的模块化无线电平台,集成了RaspberryPi计算模块4(CM4)和LimeSDRXTRX,可提供无与伦比的计算和RF功能。

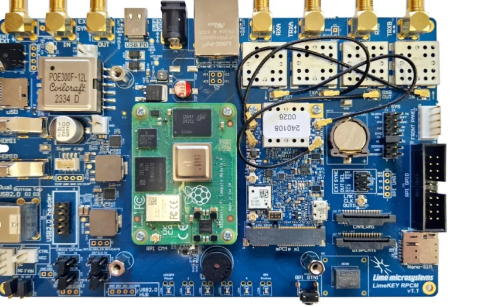

LimeNETMicro2.0开发者版模块化无线电载板适用于RaspberryPiCM4

关键要点

利用RaspberryPiCM4和LimeSDRXTRX的模块化无线电平台

基于多功能LimePSBRPCM板

支持多种无线应用

豪华版包括Amarisoft5G堆栈和核心、两部智能手机和十张SIM卡

可通过选择CM4和miniPCIe卡来定制配置

全面的连接选项,包括USB、以太网、HDMI等

集成2×2MIMO前端模块,可实现更高的输出功率和频率灵活性

该创新平台以全新LimePSBRPCM为基础,这是一种平面系统板,与前代产品LimeNETMicro相比,其功能更加丰富。前一版本受限于对功能较弱的CM3和集成SISO无线电的支持,而LimeNETMicro2.0DE则提供全面的基带和RF解决方案,非常适合各种无线应用。

特性和规格

LimeNETMicro2.0DE拥有众多功能,是开发人员和工程师的多功能工具。该平台包括LimePSBRPCM、RaspberryPiCM4和LimeSDRXTRX,形成完整的基带和RF解决方案。豪华版配备了Amarisoft5G堆栈和核心、两部智能手机和十张SIM卡,使其成为交钥匙私有5G网络解决方案。或者,用户可以选择自定义配置,将他们选择的CM4和miniPCIe卡装入LimePSBRPCM板。

连接选项

RaspberryPiCM4连接器(双排)

USB2.0(Type-C)插座,用于USB启动和供电

双USB2.0(A型)插槽或前面板USB2.0接头

带PoE的千兆以太网插孔

迷你PCIex1第二代(5Gbps)

2个HDMI2.0接口,最高支持4Kp60

2个15针FPC连接器,用于MIPIDSI显示器和CSI摄像头

3.5毫米四针插孔,用于模拟音频和复合视频

microSD卡插槽和nano-SIM卡插槽

同轴射频连接器(4xSMA母头+4xU.FL母头)

20针RaspberryPiCM4GPIO接头(3.3V)

14针RaspberryPiCM4SYS接头

五针前显示屏连接器(电源、I2C、按钮)

RaspberryPiCM4UART0接头(未安装)

两针和四针FAN连接器(默认5V或3.3V或VCCINT电压)

射频前端

配置:MIMO(2xTRX,2xRX)

LNA、PA、RF开关、电源和模式控制(TDD和FDD)

其他功能

电路板温度传感器

EEPROM和安全密钥存储

RTC、ADC和USB2.0集线器

通用用户输入/输出,包括4个通用双色(RG)LED

带有30.72MHz板载VCOCXO和可选VCTCXO的时钟系统

可以使用同轴SMA连接器同步多个电路板

电路板尺寸和电源

板尺寸:170毫米x110毫米

电源:筒形插孔连接器(9-14V,2-3A)、USB供电(12V,1.5A或2.5A)、PoE(12V,2A)

价格与供货

LimeNETMicro2.0DE提供多种配置,以满足不同的需求。基本版本包括LimePSBRPCM,不带CM4或miniPCIe卡,价格极具竞争力,以吸引开发人员和业余爱好者。功能齐全的豪华版本包括Amarisoft5G堆栈和核心、两部智能手机和十张SIM卡,为那些希望建立私人5G网络的人提供交钥匙解决方案。还提供自定义配置,允许用户选择他们喜欢的CM4和miniPCIe卡。有关详细的定价和供货情况,感兴趣的人士应访问LimeNET官方网站或直接联系销售团队。

其他感兴趣的领域

对于那些有兴趣进一步探索的人来说,LimeNETMicro2.0DE在无线通信领域开辟了无数的可能性。从建立私有5G网络到开发定制RF解决方案,该平台的多功能性使其成为专业人士和爱好者的宝贵工具。此外,RaspberryPiCM4和LimeSDRXTRX的集成确保用户可以访问强大而灵活的开发环境。无论您是希望尝试新无线技术的开发人员,还是旨在部署私有网络的组织,LimeNETMicro2.0DE都能提供满足广泛需求的综合解决方案。
